普通螺母機
AddTime:2016/7/7 14:24:21

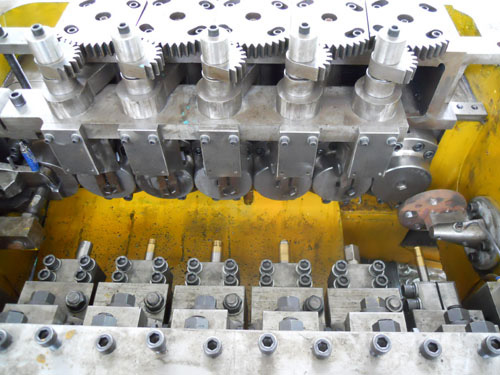

本機床是生產六角螺母和一些非標準部件的專用設備。采用單面S板切料更加穩(wěn)定有力，并可調節(jié)時間。S板帶動鉗架傳動更到位準確。機械傳動采用過橋二級機構。
本機床相比普通Z41系列具有噪音低、用量省、用于打制異型螺母的特點。
技術參數Technical Parameters
|
型 號
|
Z41-6B/5
|
Z41-8B/5
|
Z41-10B/5
|
Z41-12B/5
|
Z41-16B/5
|
Z41-20B/5
|
Z41-24B/5
|
|
刀桿行程
(mm) |
40
|
52
|
52
|
62
|
72
|
80
|
100
|
|
工位間距離
(mm) |
70
|
90
|
100
|
105
|
135
|
135
|
135
|
|
曲軸偏心距
(mm) |
42.5
|
59
|
60
|
68
|
75
|
90
|
100
|
|
主滑塊行程
(mm) |
85
|
118
|
120
|
138
|
160
|
180
|
200
|
|
工位數
(個) |
5
|
5
|
5
|
5
|
5
|
5
|
5
|
|
生產率
(pec/min) |
120
|
105
|
90
|
85
|
70
|
65
|
50
|
|
切料******直徑
(mm) |
7
|
9
|
11
|
13
|
17
|
20
|
26
|
|
制件******規(guī)格
|
M6
|
M8
|
M10
|
M12
|
M16
|
M20
|
M24
|
|
電 機
(kw) |
5.5
|
7.5
|
11
|
18.5
|
22
|
37
|
45
|
|
外形尺寸
(長X寬X高) |
2500X
1500X 1400 |
2700X
1600X 1500 |
2500X
2100X 1500 |
2800X
2200X 1600 |
3500X
2700X 2000 |
3800X
2700X 2000 |
5000X
2800X 1900 |
|
重量
(KG) |
4000
|
5000
|
8500
|
10500
|
16500
|
20000
|
29000
|
